Mittelspannungsanlagen – Sicherheit im Fokus

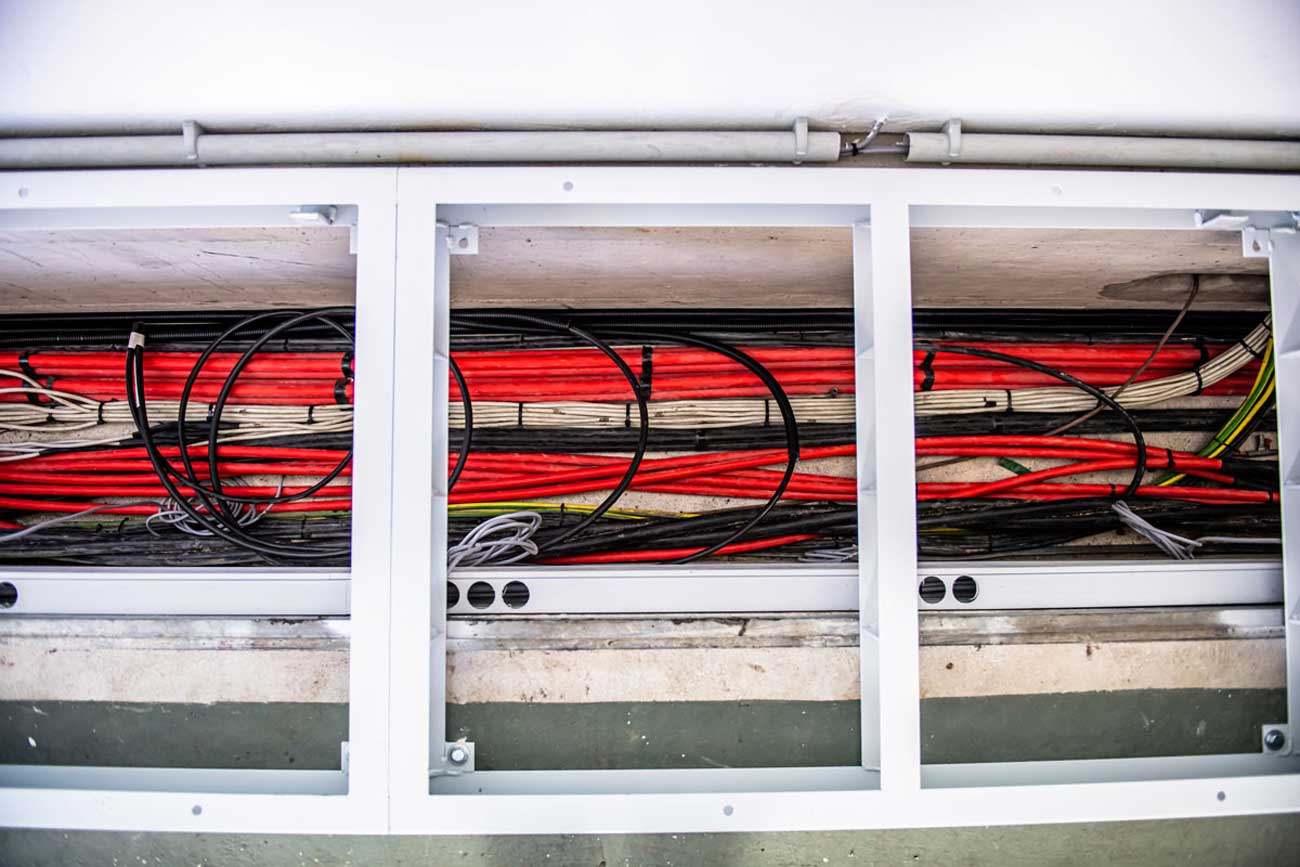

Mittelspannungsanlagen spielen unter dem Aspekt Personen-, Anlagen- und Versorgungssicherheit eine Schlüsselrolle in der Energieversorgung. Durch den verstärkten Einsatz von erneuerbaren Energien und Eigenerzeugungsanlagen ist der Bereich der Mittelspannungsanlagen bis 36 kV zu großer Bedeutung gelangt. Elektrotechnik EIMERS plant, konstruiert und fertigt komplette Mittelspannungsanlagen nach kundenspezifischen Vorlagen und nimmt diese nach den neuesten Vorschriften in Betrieb.

Unsere luftisolierten Mittelspannungsanlagen werden für die Innenraumaufstellung sowie für Beton-Kompaktstationen gefertigt.

SCHALTFELDER A: für die Aufstellung in begehbaren Räumen (EMS 12.190.01 und EMS 12.190.02) und
SCHALTFELDER B: zum Einbau in nichtbegehbare Netzstationen (EMS 12.150.01)

IHRE VORTEILE

Bemessungspannung bis 36kV
Umfangreicher Sekundärschutz
Für die Innenraumaufstellung
Nach aktuellen Störlichtprüfungen

SCHALTFELDER A

AUFSTELLUNG FÜR NIEDRIGE INNENRAUMHÖHE

AUFSTELLUNG FÜR NIEDRIGE INNENRAUMHÖHE.

A) Schaltfelder EMS 12.190.01 und EMS 12.190.02

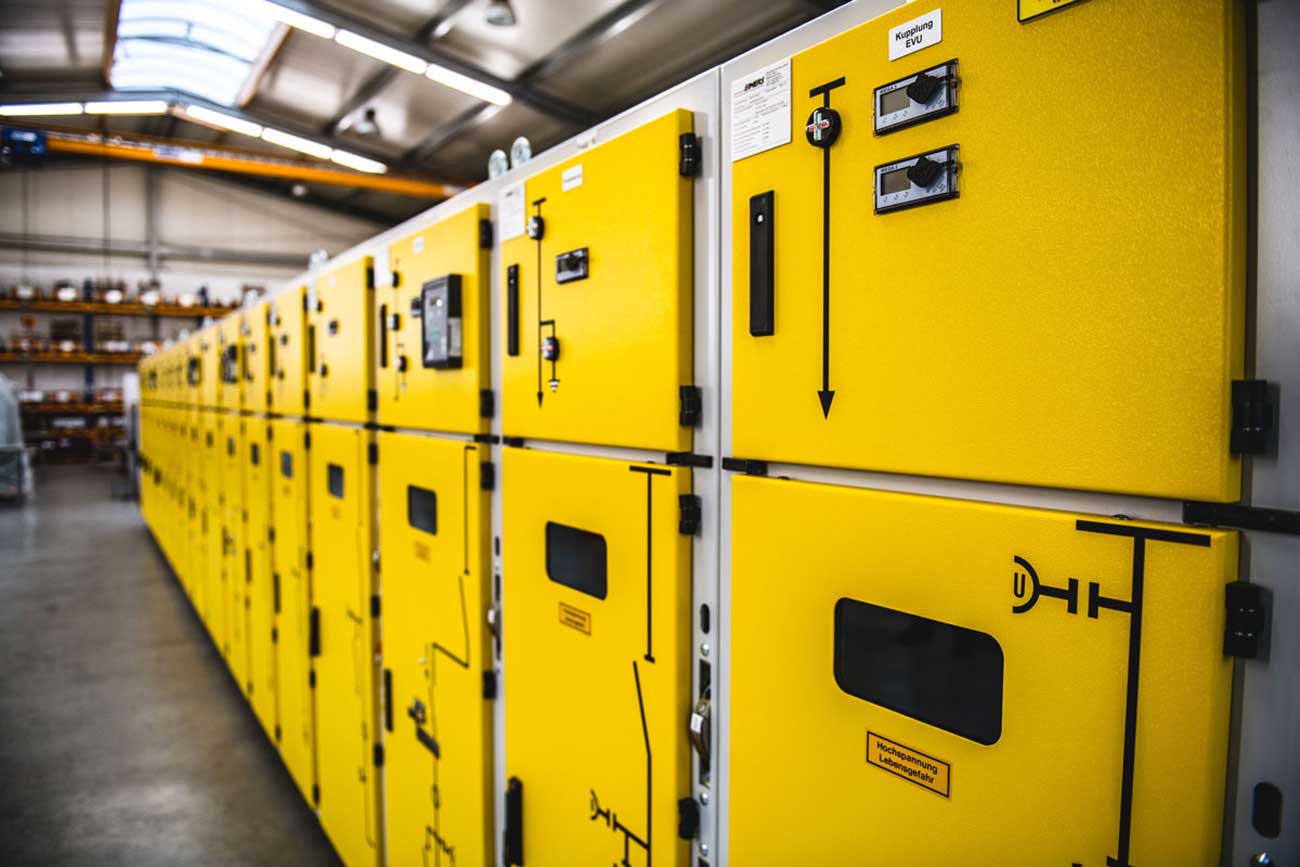

Die fabrikfertigen Schaltfelder EMS 12.190.01 und EMS 12.190.02 sind für Innenraumaufstellung vorgesehen. Sie sind metallgekapselt, luftisoliert und entsprechen den Vorschriften VDE 0671 Teil 200 (IEC 62271-200). Sie sind störlichtbogengeprüft gemäß Klasse IAC AFL 20 kA 1s. Dadurch ist ein gefahrloser Betrieb nach den einschlägigen Unfallverhütungsvorschriften sichergestellt.

TECHNISCHE UND BAUARTBEDINGTE DETAILS

KONSTRUKTIVE MERKMALE

Geschweißte Zellenkonstruktion aus verzinktem und lackiertem Stahlblech
Sammelschienendurchführung aus Gießharz in einer Isolierplatte
Einsatzmöglichkeit aller handelsüblichen Schaltgeräte
Kombination verschiedener Schaltanlagenvarianten möglich
Standardlackierung RAL 7035 (Rahmen) und RAL 1023 Verkehrsgelb (Tür)
Umweltfreundlich durch reduzierten Einsatz von chlorfreien Isolierstoffen
Doppelwandige Zwischen- und Endwände aus Stahlblech
in Höhe und Tiefe verstellbare Halteeisen
beliebig erweiterbar
Bedienung aller Geräte bei geschlossenen Schranktüren
automatische Einschubklappen-Verriegelung
Aufstellung für niedrige Innenraumhöhe. Störlichtbogenprüfung bei 2,30 m Deckenhöhe

GEWÄHRLEISTUNG HOHER BETRIEBSSICHERHEIT DURCH:

hohe mechanische Festigkeit
berührungssichere Blechverkleidung
Personenschutz nach IAC-Klassifizierung
hohen Korrosionsschutz
Lichtbogenfestigkeit von Feld zu Feld
gefahrloses Arbeiten im Kabelanschlussraum durch Sicherheitseinschubplatte

ZUSATZAUSRÜSTUNG / ZUBEHÖR

alle gängigen Kurzschlussanzeiger
Profilzylinder-Einbau für Schaltfeldtüren und Antriebe
Erdungsschalter / Hand-Erdungssysteme
Hilfsschalter und Auslösespulen
Relaisnische
einschiebbare Isolierplatte
Abweisblende
kapazitive Spannungsanzeige
Motorantriebe
Verriegelung
Messwandlereinbau
Zellenbeleuchtung
Farbton der Lackierung nach Kundenwunsch

Alle erforderlichen Detailangaben für Ihre Anlage sind in unserem ausführlichen Liefer- und Preisangebot enthalten.

SCHALTFELDER B

EINBAU IN NICHT BEGEHBARE KOMPAKT-NETZSTATIONEN

B) Schaltfelder EMS 12.150.01

Die fabrikfertigen Schaltfelder EMS 12.150.01 sind für Kompaktstationen vorgesehen.

Sie sind metallgekapselt, luftisoliert, störlichtbogengeprüft und entsprechen den Vorschriften VDE 0670 (IEC 298). Dadurch ist ein gefahrloser Betrieb nach den einschlägigen Unfallverhütungsvorschriften sichergestellt.

TECHNISCHE UND BAUARTBEDINGTE DETAILS

KONSTRUKTIVE MERKMALE
